奧氏體不銹鋼因其良好的不銹性和優(yōu)異的表面質量而被廣泛應用，但是因為奧氏體不銹鋼具有冷加工硬化性，為了保證其后續(xù)加工的良好機械性能和光亮表面，一般要對冷加工后的奧氏體不銹鋼進行熱處理，來保證其塑性。

熱處理工藝分類

　　(1)固溶處理：奧氏體不銹鋼是一種包含多種合金元素的特殊鋼，在冷加工過后，原來均一的奧氏體結構遭到破壞，硬化性明顯。為了恢復到原來的晶粒結構，將冷加工后的奧氏體不銹鋼加熱至高溫單相區(qū)恒溫保持，使各種合金成份包括雜質相互溶解，同時冷加工過程中大量發(fā)生錯位變形的金屬晶粒開始漲大，最后通過急冷穩(wěn)定固溶體析出均一晶粒，回復到奧氏體組織結構。

　　(2)光亮處理：奧氏體不銹鋼在加熱保溫的過程中，如果空氣進入表面就會出現(xiàn)黑色氧化皮。為了保證基體的光亮度，在熱處理爐管或爐膛中通以由氨氣分解的氮氣和氫氣作為保護氣氛，氮氣是中性氣體，在高溫下保護工件不氧化、不脫碳而保持光亮，而氫氣除保護光亮外，還有較強的還原作用，使工件更光亮并呈銀白色，提高基體的光潔度。

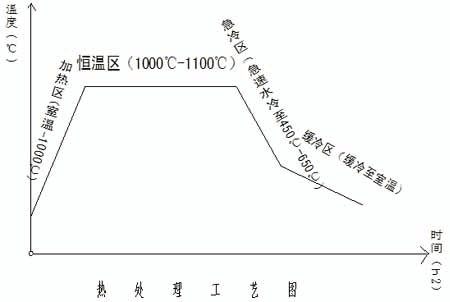

連續(xù)光亮熱處理工藝圖

　　具體工藝如下：要求奧氏體不銹鋼材料于連續(xù)光亮退火爐的加熱部分一側進入加熱區(qū)，由室溫迅速升溫到1000℃左右，然后在1000℃-1100℃溫度范圍內，保溫一段時間，然后進入冷卻部分，迅速急冷至450℃-650℃，進行固溶處理，最后緩冷至室溫出爐。
